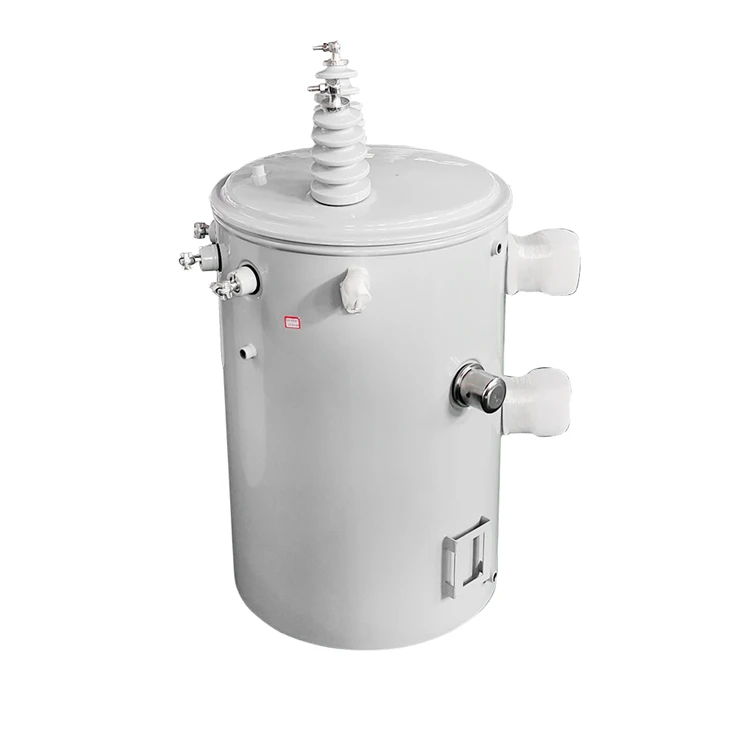

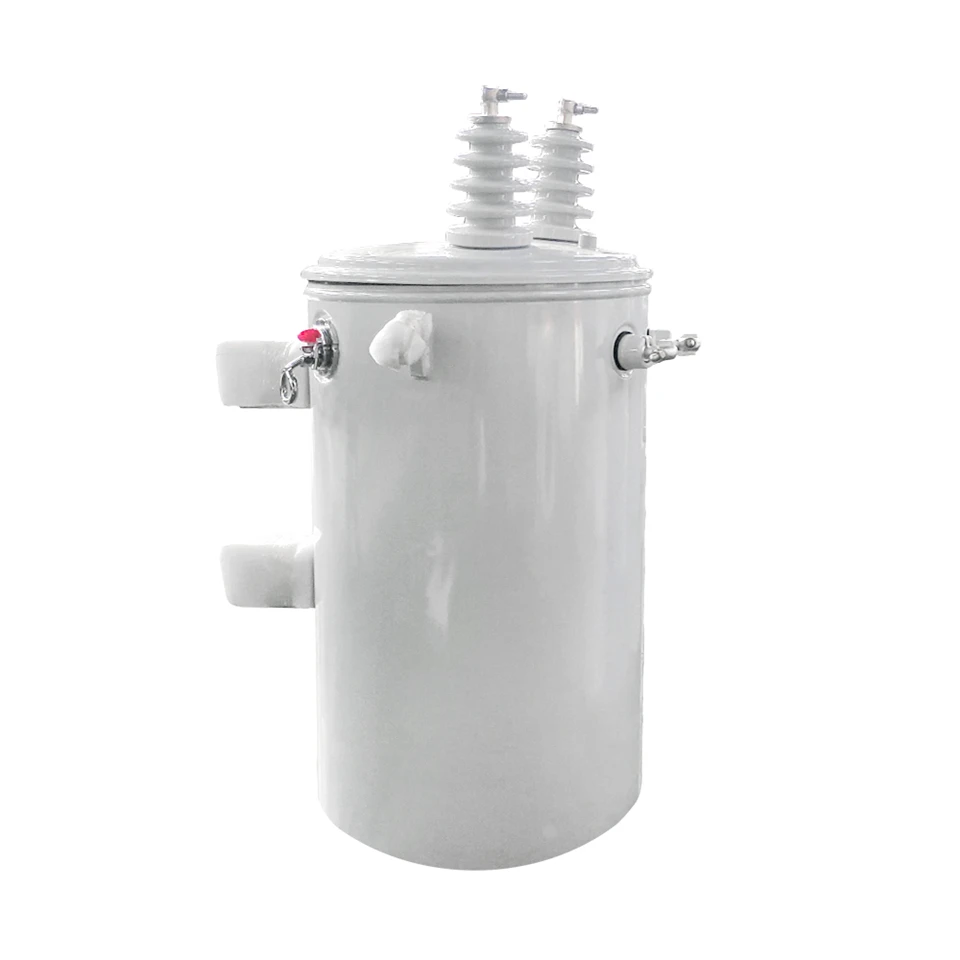

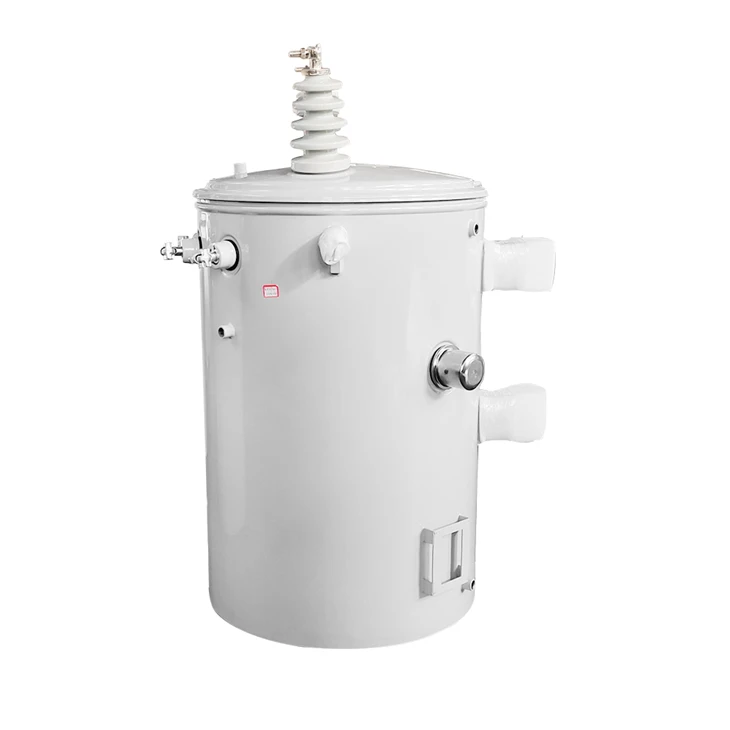

שנאי 25KVA 7600V 120/240V מוט רכוב

מפרט עבור שנאי הפצה חד פאזי

דירוג KVA

25kVA

סוּג

סוג CSP

תֶקֶן

תקן ANSI

H.V.

7600V

HV ברזים

7980,7790,7600,7410,7220V

L.V.

120/240V

סוג של בידוד

סוג חיצוני, מותקן על מוט

תֶדֶר

60 הרץ

מס' של שלב

1

טמפרטורת עבודה

10 מעלות - +40 מעלות

גוֹבַה

1000M

חומר מתפתל

אלומיניום-אלומיניום

חומר ליבה

ליבת מתכת אמורפית

עכבה (80 מעלות)

2.5%~3%

סוג קירור

OIA

מחלקת בידוד

HV: 15KV LV: l.2KV

טווח הקשה

+ /-2*2. 5%

מתח ברק (HV) (BIL)

95kV

מתח ברק (LV) (BIL)

30kV

קוטביות

חיסור

אובדן ללא עומס (W)

41

אובדן עומס מלא ב-80 מעלות (W)

335

הפסד כולל (W)

376

יעילות ב-100% עומס בטמפרטורה של 80 מעלות צלזיוס (%)

גדול או שווה ל-98.5

רמת רעש (dB)

48

מקסימום טמפ' מתפתל.

65 מעלות

עליית טמפ' מקסימלית של שמן עליון

60 מעלות

המקום הכי חם

80 מעלות

שֶׁמֶן

שמן מינרלי (ללא PCB)

מס' של HV Bushing

1 תותבים: מבודד פורצלן

מספר LV Bushing

3

משקל שמן (ק"ג)

79

משקל כולל (ק"ג)

225

מימד (מ"מ) אורך*רוחב*גובה

735*686*1090

צבע טנק

ANSI Z55.1No.70 אפור

חומר טנק

פְּלָדָה

לוחית שם

לוחית שם אלומיניום 0.5 מ"מ עובי
